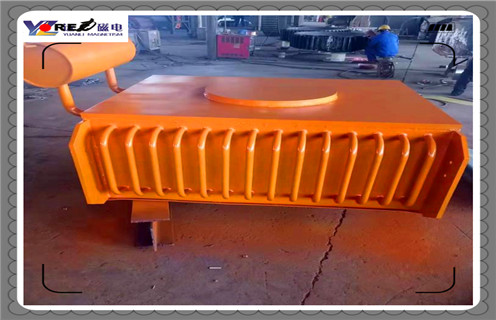

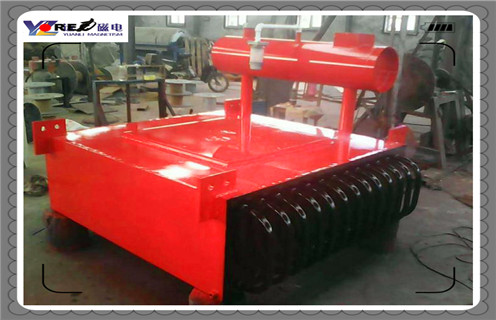

陕西油冷式除铁器的工作原理_规格型号_陕西油冷式除铁器内部结构，油冷电磁自卸除铁器(常见型号：RCDF系列)是一种用于连续清除物料中铁磁性杂质的高效电磁设备。它通过强迫油循环冷却解决散热问题，并配备自动卸铁机构，可在高负荷、恶劣环境下稳定工作。
一、陕西油冷式除铁器的工作原理_规格型号_陕西油冷式除铁器内部结构核心结构
主要由电磁本体、冷却系统和自卸机构三大部分构成：
电磁本体
励磁线圈：核心部件，通电产生强磁场，通常采用立体绕组结构。
铁芯/磁轭：用高导磁硅钢片制成，构成磁路，汇聚磁力线。
全密封腔体：内部充满专用绝缘冷却油，保护线圈并作为导热介质。
油冷系统(关键)
强迫油循环：通过油泵驱动热油流动，将线圈热量快速带出。
外置散热器：带波纹散热翅片，大幅增加散热面积，高效冷却热油。
油枕/膨胀器：补偿冷却油因热胀冷缩产生的体积变化。
自卸机构
卸铁皮带：环绕在磁极下方，带有刮板。
驱动装置：电机与减速机，带动皮带连续运转。
滚筒：主动滚筒驱动，从动滚筒张紧，腰鼓形设计可自动纠偏。
二、陕西油冷式除铁器的工作原理_规格型号_陕西油冷式除铁器内部结构工作原理
励磁吸铁：设备悬挂于输送皮带上方。线圈通直流电后，在下方形成超强磁场。当含铁物料通过时，铁磁性杂质被牢牢吸附在卸铁皮带表面。
油冷散热：线圈工作产生的热量被绝缘冷却油迅速吸收，经油泵强制循环至外部散热器冷却，确保线圈温升低、磁力稳定(冷热态磁场差异小)。
自动卸铁：吸附的铁件随卸铁皮带转动，被带离磁场区域后磁力消失，在重力和刮板作用下自动抛出，实现连续除铁、无人值守。
三、陕西油冷式除铁器的工作原理_规格型号_陕西油冷式除铁器内部结构主要技术特点
散热高效：采用强迫油循环，散热能力远超风冷，可24小时连续运行，温升通常≤50℃。
磁场强劲：磁路经优化设计，透磁深度大、吸力强，适合厚料层、大流量工况。
防护等级高：全密封结构，线圈经绝缘处理，防尘、防雨、防盐雾腐蚀，适应矿山、海边等恶劣环境。
运行可靠：自动卸铁、皮带自动纠偏、密封轴承座，故障率低、维护简便。
控制智能：配套整流控制柜，具备手动/自动/远程集控功能，部分型号带智能温控。
