电磁自卸式除铁器厂家控制柜配置有哪些

引言

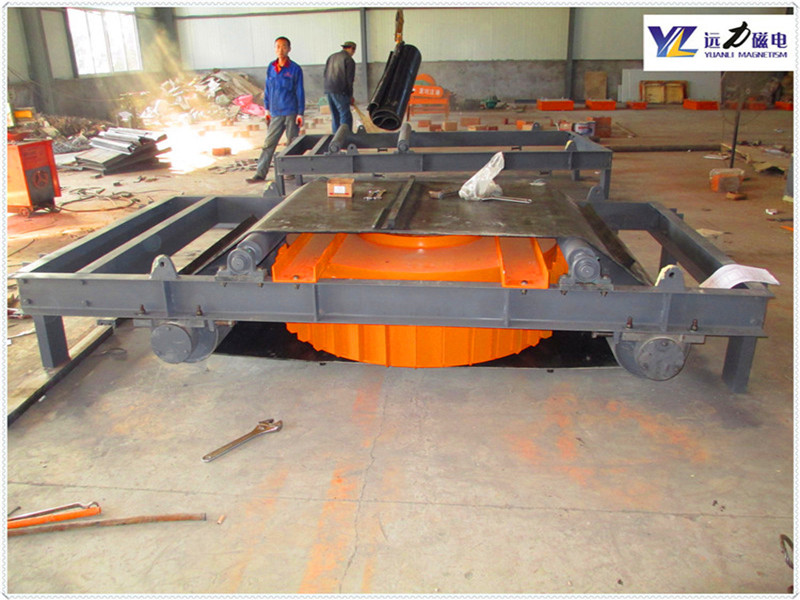

电磁自卸式除铁器控制柜是整套设备的电气控制核心，承担励磁供电转换、设备启停控制、运行状态监测、安全保护等功能。远力磁电作为电磁自卸式除铁器生产厂家，控制柜按照皮带输送工况、供电条件、现场集控需求进行标准化配置，也可根据现场工况做适配调整。下面对控制柜标准配置、功能模块、实际应用案例进行说明。

一、控制柜硬件配置清单

柜体及防护组件 常规柜体采用冷轧钢板制作，普通工况防护等级 IP54;粉尘、潮湿环境可升级 IP55，矿用防爆场景更换隔爆柜体。柜内预留元件散热空间，配备接地排，柜体尺寸随除铁器励磁功率调整。

1、主回路电气元件

断路器：主电源进线保护，具备短路、过载分断能力;

整流模块：将 AC380V 交流电转换为直流励磁电源，为电磁线圈供电;

交流接触器：控制励磁回路、卸铁皮带驱动电机回路通断;

电流、电压采集仪表：实时显示励磁直流电压、励磁电流数值。

2、控制与信号单元

PLC 可编程控制器：实现联锁逻辑，常规逻辑为卸铁皮带先启动，励磁后投入;停机时励磁先断开;

操作面板：转换开关(手动 / 自动 / 零位)、启停按钮、急停按钮、运行 / 故障指示灯;

通讯端子：预留 Modbus 通讯接口，支持接入现场 DCS 系统，上传运行、报警信号。

保护模块 内置过流、过压、缺相、过热保护回路，励磁线圈超温、电流超出额定区间时自动切断励磁电源并输出报警信号。

二、控制柜运行控制功能

就地手动模式：用于设备调试、检修，单独控制卸铁皮带启停、励磁投切;

自动联锁模式：与输送皮带联动，输送皮带启动，除铁器同步进入工作状态;输送皮带停机，除铁器按顺序停机;

远程集控模式：通过通讯端口，在中控室读取电流、温度、故障信号，远程启停设备。

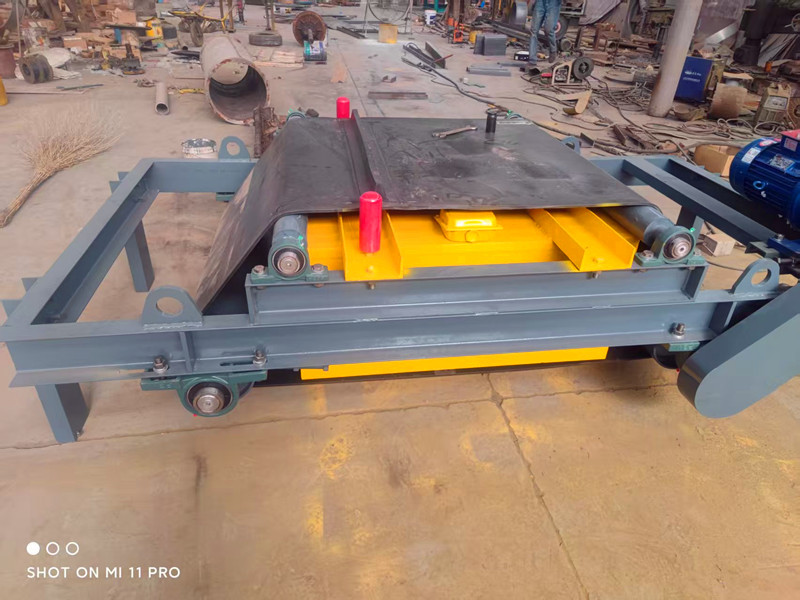

三、现场应用案例

砂石生产线项目，皮带带宽 1000mm，配套远力磁电 RCDD-10 电磁自卸除铁器，控制柜输入 AC380V，额定励磁电流 25A。控制柜配置标准 PLC + 整流模块，接入厂区 DCS 系统。设备连续运行 12 个月统计：保护触发共计 6 次，其中 4 次是物料带入大块铁件造成瞬时过流保护，2 次为夏季环境温度偏高触发过热预警;控制柜联锁动作响应时间≤200ms，未出现误停机情况，后端破碎机未发生铁质异物撞击损伤。

四、总结

远力磁电电磁自卸式除铁器控制柜由柜体、主功率回路、PLC 控制单元、仪表采集、保护回路、通讯接口组成。基础配置满足就地手动、自动联锁;有集中管控需求可增加远程通讯功能;煤矿、高粉尘潮湿工况，柜体、元器件可对应升级防爆、高防护配置。控制柜核心逻辑优先保障卸铁皮带与励磁的启停顺序，依靠多维度电气保护降低线圈、电机损坏概率，适配矿山、砂石、建材、电力皮带输送除铁场景。

五、行业高频 FAQ

Q1：控制柜是否必须配套 PLC，能否不用 PLC?

A：简易工况可以选用继电器控制版本控制柜，成本更低;但多设备联动、需要中控远程监控、故障信号上传场景，推荐 PLC 配置，逻辑稳定性更好。

Q2：控制柜和除铁器本体安装距离有要求吗?

A：常规建议两者线缆长度不超过 50 米，线缆过长会产生压降，影响励磁电流稳定;超过距离需要加大电缆截面，提前核算压降参数。

Q3：控制柜频繁跳闸，一般是什么原因?

A：优先排查三点：①励磁线圈绝缘下降;②主回路线路短路或者接地;③励磁电流超出设备额定值。可查看控制柜历史电流记录，分段检测线圈绝缘电阻。

Q4：普通控制柜可以直接用在井下煤矿环境吗?

A：不可以。井下有瓦斯等易爆介质，需要选用具备煤安资质的隔爆型控制柜，不能使用普通 IP54 非防爆电控柜。
