砂石线悬挂式除铁器和滚筒式除铁器差别在哪?装法不同

悬挂式是架在皮带上方吸铁，滚筒式是换掉皮带头轮、在抛料那一下吸铁。装法不同，能管的料层、能抓的铁件、改造的代价都不一样。

砂石线上除铁器装错位置，比型号买小一号还常见。同一台机器，吊在落料点正下方和吊在下游两米，拦下来的铁能差一半。远力磁电做砂石线配套时，先问的不是磁力多大，而是皮带多宽、带速多少、料层多厚、头顶留了多少净空——这四样定了，装法基本也定了。

一、两种装法，先分清

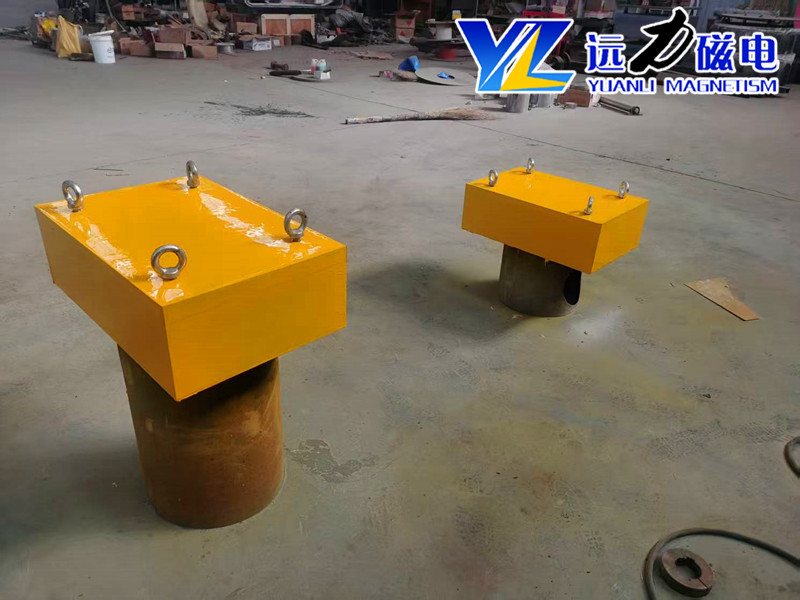

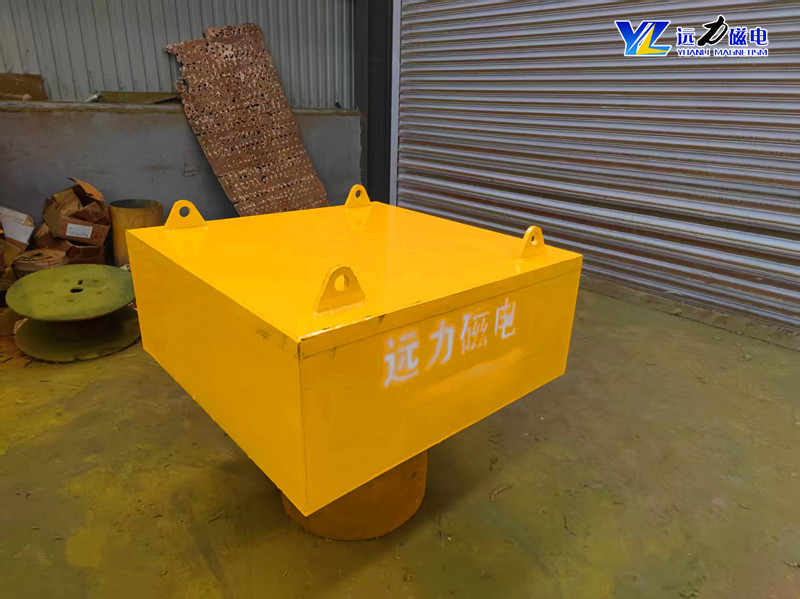

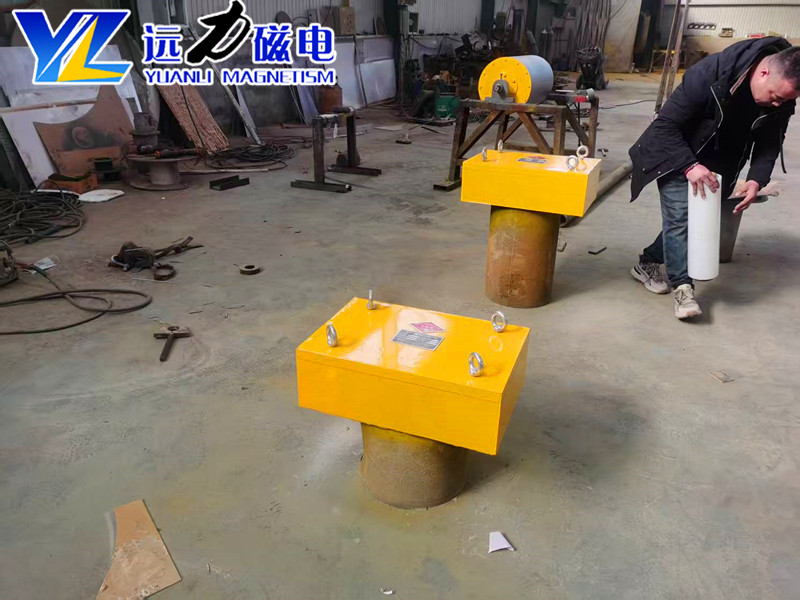

悬挂式除铁器，机器吊在皮带上方，磁系横着跨过整个料流。铁件从下面过，被吸到磁系底板上，靠人工刮或者自卸皮带把铁带走。不动原有皮带机，只加一套吊架。

滚筒式除铁器，也叫永磁滚筒、磁滑轮，装在皮带头部，把原来的传动滚筒换掉。皮带包在筒面上，物料到卸料点离开皮带，贴筒面翻一下，铁被吸在筒面，转过磁场边缘后掉进铁斗。它改的是主机，不是加装。

比什么悬挂式滚筒式

装在哪皮带上方，横跨料流皮带头部，替代传动滚筒

吸哪儿的铁料面上的铁，靠吸距料层翻出来的铁，靠贴筒

动不动主机不动，加吊架动，换筒、核机架

改造时间半天到一天两到三天

二、四个实打实的差别

1、吸铁的位置

悬挂式吸的是料面那一层，铁埋得深就够不着。滚筒式在卸料点吸，物料在那里松开、变薄，贴底层的铁也能翻出来。

2、料层厚度

悬挂式料层 80～100 毫米顺手，超过 150 毫米，上层铁吸不上来。滚筒式一般过 50～150 毫米的料，料太厚筒面包不住。

3、改造代价

悬挂式加吊架、接线，半天到一天。滚筒式要核轴径、轴承座、机架中心高，筒径一变，皮带长度和张紧行程都得跟着调，停机两三天。

4、净空要求

悬挂式磁系底面离料面留 150～300 毫米，头顶还要留检修和卸铁的空间，合计 500～800 毫米。滚筒式要的是头部铁斗和溜槽的位置。

三、砂石线上怎么定

新线、头部有位置、物料不粘，滚筒式装在头部，除铁点物料松散，不占净空。

老线加装、头顶有 800 毫米净空，悬挂式，不动主机，停产短。

料层长期超过 150 毫米，先加均料板把料压下来，再谈装哪种。料层不降，换什么设备都白搭。

物料含水 5% 以上、发粘，滚筒面容易糊，除铁打折扣，优先悬挂式。

要拦 1 公斤以上的锤头、铲齿、螺栓，悬挂式够用;20 毫米以下的细铁屑，两种都吃力，得配金属探测仪。

四、三个砂石线现场

现场一：料层压下来，漏铁少了

一条时产 200 吨的线，破碎前皮带上吊一台悬挂式，带宽 1000 毫米，磁系底面离料面 250 毫米，料层 140 毫米上下。1 公斤的锤头能吸住，200 克的小铁件常漏。后来把吊架降到 180 毫米、落料点后加一块均料板，料层压到 80 毫米，三个月拦下三十多件铁，破碎机衬板从四个月换一次拉到八个月。

现场二：滚筒怕粘料

一条时产 300 吨的线，头部换了永磁滚筒，筒径 630 毫米、带宽 1200 毫米。旱季好用，雨季物料含水 7%，细料糊在筒面上，铁跟着料一起走。加了一道刮板、把喷淋水关小，才稳住。

现场三：想换滚筒，先算停机

老线想上滚筒，核完发现头部轴承座中心高对不上，机架要割改、皮带要重接，停机三天。厂里等不了，先吊一台悬挂式过渡，换滚筒排到年度检修。

五、装的时候容易踩的四个坑

装在落料点正下方。料层跳动，铁从磁系下面跳过去。要装在下游 1.5～2 米、料流稳的地方。

磁系没盖住全带宽。物料偏载，边上那一溜等于没除铁。磁系宽度按带宽加 100～200 毫米配。

滚筒铁斗太小、卸铁口对着回程皮带。铁掉下去又被带回料里。

装完不测。拿标准试块在料面试吸，记下吸距和吸重，每季度复测一次。

六、配套上的实际做法

砂石线除铁，说到底是一套配套。潍坊远力磁电科技有限公司的做法是悬挂式和永磁滚筒一起配：石料厂、砖厂走 RCYB 悬挂，洗煤厂上电磁，水泥厂走管道，造纸厂用磁棒;机器结构简单，配件通用，现场能换。常规规格有现货，国内服务点铺到矿区，出口项目随机带备件、做安装交底。装法按带宽、带速、料层、净空四项定，先出安装布置图，再谈机器。

七、常见问题

悬挂式能装到皮带头部顶替滚筒吗?

不能。装法不同，吸铁的位置也不同，硬装上去除不了铁。

滚筒式要不要另加电机?

不用。它就是传动滚筒，原来的减速机带着转。

一台悬挂式管多宽的皮带?

磁系要盖住整个料流，一般按带宽加 100～200 毫米配。

料层多厚就该均料?

超过 100 毫米，吸铁效果开始掉;150 毫米以上，掉得明显。

装了除铁器还要金属探测仪吗?

破碎机前建议配一台。铁件大、料层厚的时候，探测比吸铁稳。

悬挂高度能不能现场调?

吊架做成可调的，装完按实测吸距定高度，留 50 毫米调节量。

八、归结

两种装法不冲突：新线在头部留滚筒位，老线在皮带上加悬挂。判断就一句：料层薄、净空够、不想动主机，选悬挂;头部有空、物料干爽、愿意停产改造，选滚筒。料层厚度是前提，料层压不下来，两种装法都只是个摆设。
