辽宁油冷式除铁器倾斜安装

辽宁油冷式除铁器倾斜安装

  • 联系电话:138-6961-1251
产品详情

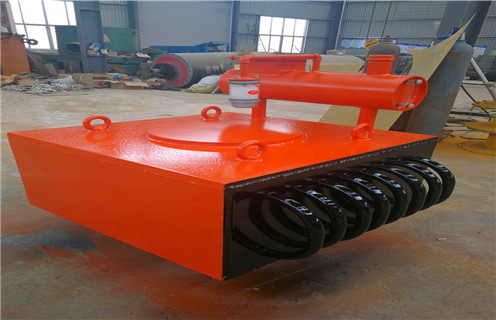

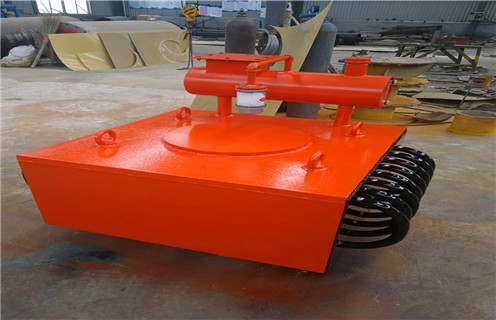

辽宁油冷式除铁器倾斜安装_电气工作原理_辽宁油冷式除铁器倾斜安装加多少号油_选型,RCDF系列油冷式电磁自卸除铁器可清除混杂在散状非磁性物料中的铁磁性物品。它是一种全密封油浸自卸式电磁除铁器,具有防尘、防雨、连续工作、维护费用低、使用方便、吸力强等特点。它一般安装于皮带输送机的头部和中部。将混杂在物料中的铁件吸起后由卸铁皮带抛出,达到自动清除的目的,并能有效地防止输送机皮带纵向划裂,保护破碎机、研磨机等正常工作。所以该系列除铁器广泛虑用了于水泥、电力、矿山、冶金、建材、化工等行业。

油冷电磁除铁器,辽宁油冷式除铁器倾斜安装_电气工作原理_辽宁油冷式除铁器倾斜安装加多少号油_选型油冷电磁除铁器,辽宁油冷式除铁器倾斜安装_电气工作原理_辽宁油冷式除铁器倾斜安装加多少号油_选型

一、辽宁油冷式除铁器倾斜安装_电气工作原理_辽宁油冷式除铁器倾斜安装加多少号油

1.安装前先检查电磁除铁器的线圈绝缘电阻应不低于lO兆欧,如因受潮绝缘电阻下降,应检查处理,达到使用要求后,方准使用。

2.检查除铁器吊挂装置是否牢固,若无问题则可进行安装。

3.安装方式:除铁器有两种安装方式,见图二和图三。

(1)倾斜安装

安装在皮带机头。当带速较快时(大于2m/s),除铁器可安装在滚筒前位置,当带速较慢时(小于2m/s)除铁器位置要后移,以靠近滚筒(滚筒宜采用非导磁材料)。

两种吊装方式:

·QX-A 式吊装 四条链索挂在双轨或单轨滚轮架上

·QX-B 式吊装 四条拉杆分别吊在四个固定吊钩上

磁芯中心线与皮带机滚筒中心间距S的选定:S与滚筒R、皮带机线速度、物料性质、粘度,还与除铁器倾角、H等诸多因素有关。

一般S=R(+300/-200) 倾斜角度5°~15°左右。

A式吊装 B式吊装

1.工字钢梁 2.行走小车 3.吊索 4.除铁器本体 5.固定点

(2)水平安装

除铁器自卸皮带的运行方向与输送皮带运行方向垂直的方向自动清除铁磁杂物。可安装在输送带上方(在除铁器下方宜安装非导磁直托辊)。

除铁器磁芯中心与皮带中心存同一垂线上。

两种吊装方式:

·SP—A式吊装 四条链索挂在双轨或单轨行走小车上。

·SP—B式吊装 四条拉杆分别吊在四个固定吊点上。

A式吊装 B式吊装

1.工字钢梁 2.行走小车 3.吊索 4.除铁器本体 5.固定点

二、辽宁油冷式除铁器倾斜安装整流控制柜

1.控制柜是除铁器所需的直流电源的供给装置,也是整台除铁器运行的控制装置,除铁器吊装完毕,可按电器接线图将除铁器电源接好:

2.控制柜应置于少尘、干燥、无雨雪侵袭、通风良好且便于操作和观察的地方;

3.使用前应检查各电气元件、连接导线及紧固件有无因长途运输而造成的松动或损坏,接线应正确区分输出和输入端;

4.控制柜至少每季除尘一次,并检查各电气接点有无松动,存在问题及时修复;

5.如硅整流二极管损坏,应选用相同型号的二极管更换,但必须注意二极管上的符号“ ”极性是否与原用的相同,否则不能更换;

6.控制柜内所用熔断器如损坏,查明原因后应按原理图的额定。

三、辽宁油冷式除铁器倾斜安装调试

1.检查减速电机的电器绝缘性能,达到要求后方可通电试运转。

2.除铁器运行前用兆欧表,测量绕组对磁体外壳的绝缘电阻其值应不小于10MΩ,检查励磁绕组的接线足否正确可靠,无误后方准使用。

3.安装后,对于RCDF-3至RCDF-6型号,首先将电源控制柜可调电位器调至最小位置,然后打开电源开关调电位器至额定值,连续通电;对于RCDF-6.5以上型号采用变压器抽头方法调节,当现场电压过高或过低时,可采用调换抽头的方法调节工作电源。

4.经常观察电压表、电流表之读数是否正常,不得超过其额定值。

5.卸铁皮带的跑偏调整
