永磁自卸式除铁器

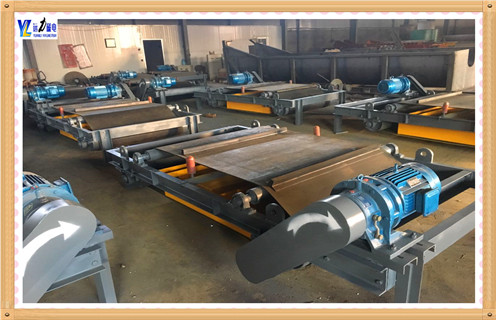

永磁自卸式除铁器

  • 联系电话:138-6961-1251
产品详情

RCYD系列永磁自卸式除铁器可清除混杂在散状非磁性物料中的铁磁性物品。它一般安装在皮带输送机的头部或中部。将混杂在物料中的铁件吸起后由卸铁皮带抛出。达到自动清除的目的。并能有效地防止输送机皮带纵向划裂,保护破碎机、研磨机等正常工作。所以该系列除铁器广泛应用于电力、矿山、冶金、建材、选煤、化工等行业。

一、永磁自卸式除铁器结构特点

RCYD系列永磁自卸式除铁器由除铁器本体和卸铁机构两部分组成。除铁器本体磁路设计合理、磁场强度高、磁透深度大,故适合料层较厚的场合除铁。

卸铁机构由机架、摆线针轮减速机(以下简称减速电机)、主从动滚筒。托辊、链轮、链条和装有卸铁刮板的卸铁皮带组成。卸铁皮带的松紧和跑偏的调整可在不停机的情况下利用轴承调节装置进行。

二、永磁自卸式除铁器型号及参数

永磁自卸式除铁器,永磁自卸式除铁器厂家,永磁自卸式除铁器价格

三、永磁自卸式除铁器的安装

1.安装方式:除铁器有两种安装方式,见图二和图三。

a.整机倾斜(QX)安装

安装在皮带终端,当带速较快时(大于2m/s),可安装在稍离滚筒位置,物料的抛物线运动有助于除铁器吸起杂铁;当带速较慢时(小于2m/s),除铁器位置要后移,以靠近滚筒(滚筒采用非导磁材料)。

三种吊装方式:

1、QX-A式吊装:四条拉杆分别吊在四个固定钓钩上(详见附图)

2、QX-B式吊装:四条链索挂在双轨或单轨滚轮架上(详见附图)

3、QX-C式吊装:四条钢丝绳吊装在单轨行走小车的吊盘上

注:磁芯中心线与皮带机滚筒中心间距S的选定:S与滚筒R、皮带机线速度、物料性质、粘度、除铁器的倾角、吊高等诸多因素有关。

一般:S=R(+300/-200)
