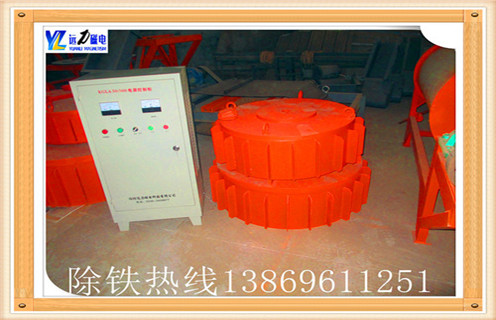

电磁除铁器控制系统,电磁除铁器控制系统,包括主回路和控制回路,主回路是由电源电压经过总开关QF1之后分成两路,一路经接触器KM2常开触点之后,再通过智能型电机保护器FR1连接到皮带电机M;另一路经接触器KM1常开触点之后,通过整流电路VC1.VC2.VC3加到励磁线圈YA1两端;智能型电机保护器FR1的33#接线端分别与励磁线圈YA1和电机M的输入端相连接,4#接线端接电源36V,常开.地线和9#接线端接地,3#接线端经中间继电器KA5线圈接地.

　　1.电磁除铁器控制系统的安全性能

　　本实用新型稳定可靠,满足了矿用隔爆型电磁除铁器控制系统在煤矿.井下工作时的要求,智能型电机保护器能完成漏电闭锁.欠压.过压.三相不平衡.过载.短路等多种保护功能.有效地保护了控制系统的安全性

　　2.电磁除铁器的动力系统

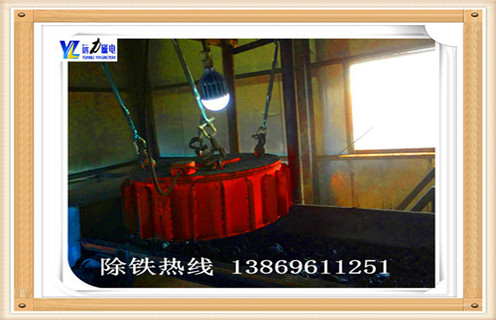

　　运矿皮带除铁器是炼铁生产运料工序中必不可少的设备之一,动力源有电动机. 减速机等.现有的运矿皮带除铁器减速机底座是由角钢制作,设置圆形地脚孔,用以固定传动装置.这种结构的减速机底座存在一定的不足,其一是底座本身强度低.易变形,使用寿命短;其二是底座地脚孔为圆形,未有调整余量,无法实现调整或涨紧.因此,在生产过程中三角带极易被拉长.变形,从而导致三角带与带轮表面摩擦力降低,三角带打滑,除铁器无法正常运转.当出现此类事故时,所采用的处理方式只能停机整体更换三角带,这样不仅检修时间长,而且造成物料运输中断,严重影响正常生产
