栖霞电磁除铁器线圈电阻

作者:远力磁电   来源:www.ylchuchen.com   发布时间:

栖霞电磁除铁器线圈电阻,接好电磁除铁器中电磁吸盘的线圈导线,删除欠压继电器外壳,在线圈电阻测量,手中还表示正常,说明欠电压继电器线圈也未断路,再检查继电器有无机械卡死现象。然后关闭电源开关的上部,用万用表阻挡测量变压器的交流电压二次侧为135V,改换直流挡测量整流二极管两端电压,一般情况下,桥式整流输出的直流电压应为110V,在这一点上没有电压输出。断开主电源开关,用万用表电阻挡分别测量四个整流二极管,发现两个管道的问题。打开连接二极管焊丝,拆下二极管,计量检查一遍,防爆管的击穿。更换两个新的两管,采取的良导体,检查焊接是否牢固。

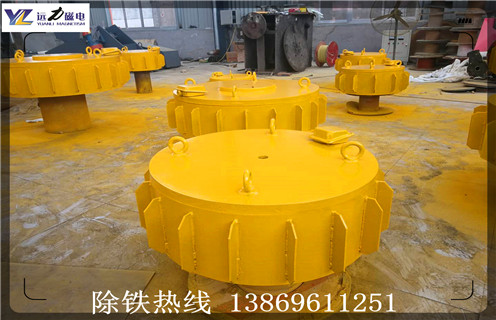

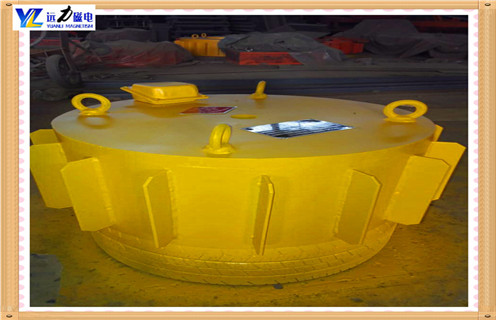

栖霞电磁除铁器线圈电阻栖霞电磁除铁器线圈电阻

一、栖霞电磁除铁器电阻与磁力关系

1、与线圈的匝数有关,可以通过接线法,来改变线圈匝数的多少;

2、与通过导体的电流大小有关,通过滑动变阻器可以改变通过导体的电流,也可以通过增加电池数目来增加电流;

3、与有无铁芯有关,有铁芯时磁性强,无铁芯时磁性弱;

4、与导体的铁芯软磁性材料的导磁率有关.

5、与铁芯的横截面接有关.

二、栖霞电磁除铁器电阻电磁控制柜的应用

1、电磁除铁器控制柜电路是针对港口,电厂等粉尘较严重,而又需要远程控制区域专业设计的,电控柜体采用双层门防尘防水结构,适合于粉尘较大的场所,它既能够适应远程计算机DCS系统集中控制,又能就地控制两种操作方式。

2、本电控柜与除铁器实现智能化控制,控制柜面板上具有电源电压,励磁电压,励磁电流,三种仪表显示,并具有励磁回路过载,风机过载报警指示及现场操作按钮。

3、就地方式是为就地操作和现场调试设计的,有独立的启动和停止按钮,随时根据现场实际情况进行操作。

4、远程方式是能够适应远程计算机DCS系统集中控制的操作方式,能够实现计算机集中控制,进行远程自动操作。

集控允许具有备妥应答功能,系统上电,并且开关处在集控位置时,信号方能发出。

5、远程启动、停止是接受远程控制信号的两组有源触点。程控反馈信号共有集控允许,运行,故障三组无源触点。

6、主励磁回路:该回路除采用常规的快速熔断器,空气开关保护外,由J1.J2.J3继电器组成失压及缺相失压保护,整流系统如果某个整流元件异常软击穿或损坏,直流电压降低,直流欠电压继电器J4即发出报警信号,并同时切断励磁回路电路。在运行过程中,如果线圈局部短路或其它故障引起电流过大,过电流继电器GL吸合,继电器J11吸合,接通报警回路,同时控制接触器K1,切断励磁回路电源。

7、冷却风机回路:电路中有熔断器,空气自动断路器,热继电路器作常规保护。在主励磁回路断电后,由于冷却系统仍在继续工作,风机需要延时停机。时间继电器SJ1延时一段时间,风机方可停转。继电器J9.J10对风机故障进行报警。
