除铁器控制器电路图

作者:潍坊远力磁电除铁器厂家   来源:www.ylchuchen.com   发布时间:

除铁器控制器电路图,除铁器在行业中的地位非常重要,是一种基本常用的电器除铁设备,被誉为“电器之王”。磁铁设备市场不断发展和竞争加剧,用户不仅对除铁器和铁器设备有较高的质量要求,为提高除铁器和除铁设备的质量和生产效率,丰富了我国产品系列,提升了产品的产品声誉,从而促进了我国除铁器和除铁设备行业的发展,并促进了国内外除铁器和除铁设备技术研究与应用。

一.除铁器控制器电路图如下

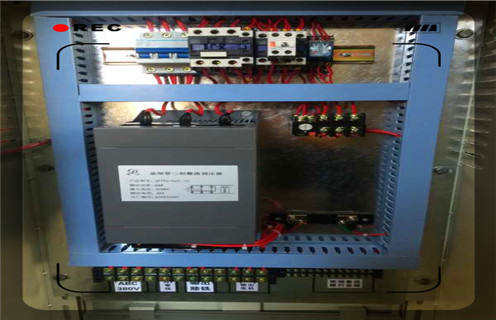

除铁器控制器电路图

二.除铁器控制器的运行

1、控制柜是除铁器所需的直流电源的供给装置,也是整台除铁器运行的控制装置,除铁器吊装完毕,可按电器接线图将除铁器电源接好;

2、控制柜应置于少尘.干燥.无雨雪侵袭.通风良好且便于操作和观察的地方;

3、使用前应检查各电气元件.连接导线及紧固件有无因长途运输而造成的松动或损坏,接线应正确区分输出和输入端;

4、控制柜至少每季除尘一次,并检查各电气接点有无松动,存在问题及时修复;

5、如硅整流二极管损坏,应选用相同型号的二极管更换,但必须注意二极管上的符号“ ”极性是否与原用的相同,否则不能更换;

6、控制柜内所用熔断器如损坏,查明原因后应按原理图的额定选择.

三、除铁器控制器主要结构

该电源箱(柜)采用桥式整流电路,输入电压为220V或380V,直流输出端与负载磁铁线圈形式固定闭合回路,并附有续流二极管,以防二次过压损坏设备。控制部分采用先进的集成电路,线性好,可在线路板上限流,带隔离,调整方便。
