RCYG管道式永磁自卸式除铁器结构及原理

RCYG管道式永磁自卸式除铁器结构及原理

产品简介:一 管道式永磁自卸式除铁器结构特点  RCY-ZX系列管道式永磁自动除铁器由管道体、驱动装置、磁体运行装置三大部分组成,驱动装置安装在管
订购热线:138-696-11251
立即采购

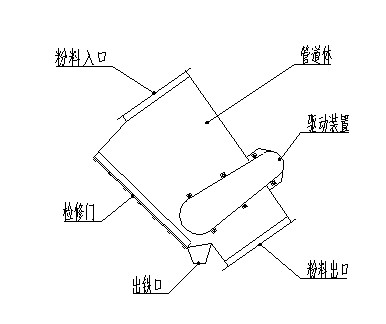

一.管道式永磁自卸式除铁器结构特点

  RCY-ZX系列管道式永磁自动除铁器由管道体、驱动装置、磁体运行装置三大部分组成,驱动装置安装在管道壁上,通过链轮、链条带动管道体内磁分离腔的磁体运行装置运转,永磁体将管道内物料中混杂的铁磁性物质通过出铁口排出管道外。

二.管道式永磁自卸式除铁器工作原理

  除铁器串接于倾角45-75度的物料输送管道中,当物料流经该除铁器时,其中的铁磁性物质被吸附到管道除铁器的不锈钢管壁上,随永磁体的移动而逐渐向出铁口方向滑动,实现与物料分离。在出铁口处,因永磁体沿循环运动方向移开,铁磁性物质失去磁力吸引,在重力的作用下从出铁口排出,实现物料的自动除铁。

三.管道式永磁自卸式除铁器特点

  ★本设备采用高剩磁的钕铁硼作为磁源,除铁效率高,使用寿命长。

  ★动力源采用小功率摆线针轮减速电机,传动采用精密滚子链条,具有体积小、重量轻、运转可靠平稳、故障小等优点,用户使用方便,维修容易。

  ★本设备结构设计合理、紧凑、安装方便,串接于物料输送管道中即可使用。

  ★除铁过程连续、自动,设备启动后无需看管。

  ★适用于封闭物料输送系统,工作中无粉尘逸出,无环境污染。

  ★管道壁采用特殊耐磨材料,使用寿命成倍增长。

四.管道式永磁自卸式除铁器适用范围

  管道式永磁自动除铁器是一种高性能自动化磁分离设备,可广泛应用于水泥、电力、陶瓷、砖瓦、化工、食品、玻璃、冶金、钢铁等行业,是物料提纯和保证后续设备安全运行的首选除铁设备。

五.管道式永磁自卸式除铁器产品效果图

管道式永磁自卸式除铁器

六.管道式永磁自卸式除铁器的外形尺寸


型号 RCYG-200 RCYG-150 RCYG-80
处理能力 ≤250t/h ≤180t/h ≤120t/h
除铁方式 连续自动 连续自动 连续自动
除铁粒径 ≤80㎜ ≤50㎜ ≤30㎜
电机功率 550w 550w 550w
电源 AC380V AC380V AC380V
设备总重 780㎏ 550㎏ 350㎏

型号 RCYG-200 RCYG-150 RCYG-80
处理能力 ≤250t/h ≤180t/h ≤120t/h
除铁方式 连续自动 连续自动 连续自动
除铁粒径 ≤80㎜ ≤50㎜ ≤30㎜
电机功率 550w 550w 550w
电源 AC380V AC380V AC380V
设备总重 780㎏ 550㎏ 350㎏

型号 RCYG-200 RCYG-150 RCYG-80
处理能力 ≤250t/h ≤180t/h ≤120t/h
除铁方式 连续自动 连续自动 连续自动
除铁粒径 ≤80㎜ ≤50㎜ ≤30㎜
电机功率 550w 550w 550w
电源 AC380V AC380V AC380V
设备总重 780㎏ 550㎏ 350㎏

产品关键词: 永磁   除铁器   管道自卸式
