立磨管道除铁器安装示意图

立磨管道除铁器安装示意图

  • 联系电话:138-6961-1251
产品详情

立磨管道除铁器安裝示意图,RCGZ系列产品管道式稀土永磁全自动除铁器由管道体、驱动器设备、磁场运作设备三绝大多数构成,驱动器设备安裝在管道内壁,根据链轮链条、传动链条推动管道身体磁分离出来腔的磁场运作设备运行,永磁材料将管道内原材料中掺杂的铁磁性材料化学物质根据出铁口排出来管道外。

一、立磨管道除铁器安裝示意图

1、除铁器安裝倾斜角(入、进料口联线与平面的交角)在55°-60°为宜;两边方向不能歪斜(即电机中心线维持水准)。进料口不可与出铁管道密闭式联接,以正方形接铁斗或槽形接铁槽接铁,出铁口与接铁斗间隔60mm为宜,便于必需时手工制作消除出铁口内将会出現的阻拦物(细铁丝、原材料块等)。

2、除铁器电子控制系统可立即连接开关电源,机器设备独立工作中;也可以控制计划于颗粒料运输系统软件,该系统软件的开闭决策本机器设备的工作中是否。

3、出、通道活套法兰面间需垫入密封垫或石棉绳,保证相接处的密封性特性,以防烟尘外溢环境污染。

4、接线后次启动需观察机器设备运作方向是不是恰当,下列二种方式 均可:A、观察降速电机转为,其转动方向依据链瓦上标识箭头符号向一致。B、开启机侧观察口,将一粒度低于22mm的磁铁物(螺帽等)放置吸咐挡板表层,该物向正下方出铁口健身运动为恰当。若健身运动方向有误,应先待机,更改电机转动方向后再试。

5、应用前要依据粉体设备中铁磁性材料脏物的渗入量,适度调节电机的开停机時间,调节电气控制柜中时间控制器的按键,就可以更改这两个時间,其标值可立即在按键上观察。参照采用時间为:健身时间10秒;间歇性時间3~10分。客户可根据应用、观察、检测,按每一次排铁量但是3kg自主明确佳時间,若颗粒料中含铜较多或颗粒料溫度过高时,也可以选用减速器持续运行的工作方式。

6、应用前需从滴油口往主机箱内引入N68(旧型号40#)机械润滑油。给油至油量观察窗正中间部位就可以,应用后发觉油量不够,能加至油量观察窗部位,汽车机油拆换周期时间为一年。

7、一切状况下均不允许过大木块(≥0.1公斤,长短≥80mm)进到机内,以防导致磁石组常见故障或危害除铁设备实际效果。

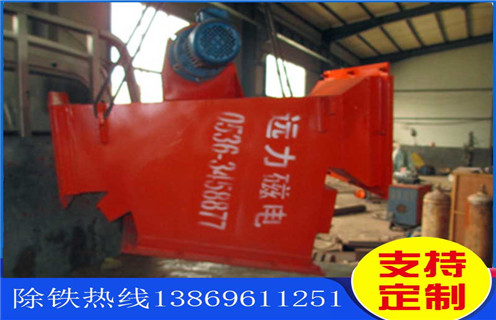

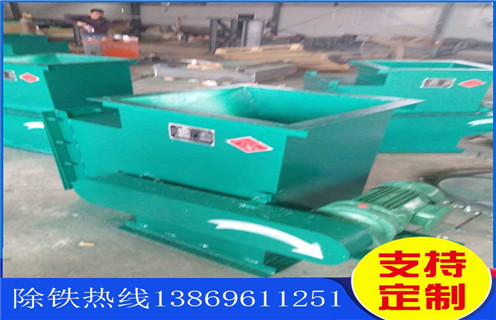

立磨管道除铁器安装示意图立磨管道除铁器安装示意图
